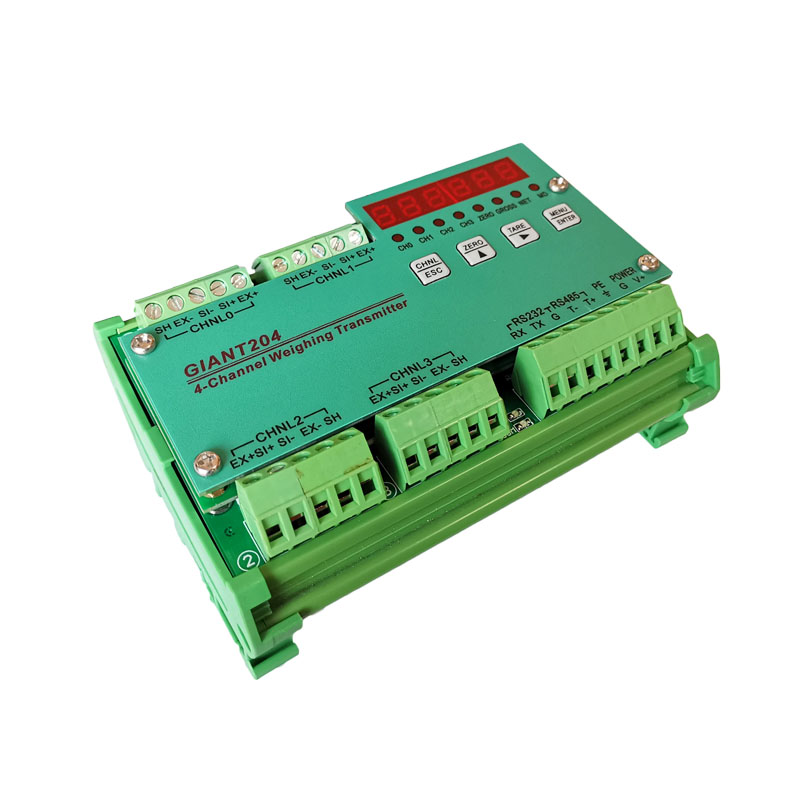

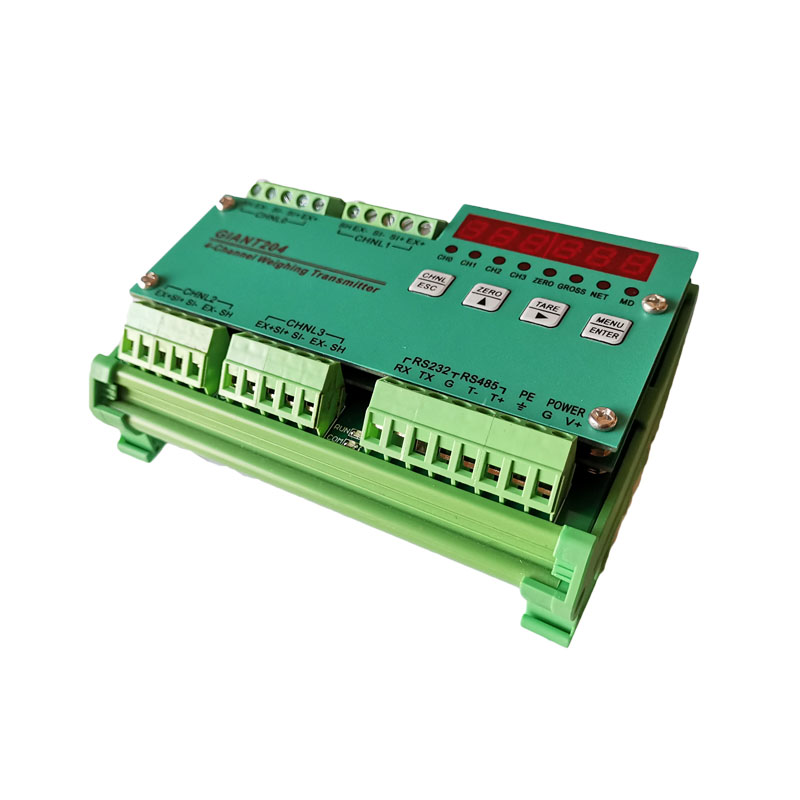

Giant204四通道稱重模塊是面向工業控制等領域的稱重變送器，集四個高速稱重通道，RS485和RS232通信接口于一體（Modbus-RTU通信協議），同時進行四個重量的獨立高速檢測。稱重通道前端信號處理采用高精度專用AD轉換芯片，具有輸入信號范圍寬，分辨率高，零點和滿載溫漂小的特點。模塊采用35mm標準導軌安裝方式可嵌入控制柜。模塊通信協議采用Modbus通信協議，可連接各種PLC稱重控制系統，組態軟件，觸摸屏，DCS,以及電腦集中監控系統。
| 資料下載 | |
| 用戶手冊 | Giant204四通道稱重模塊用戶手冊-V1.0 |
| 設置軟件 | ?GiantOneSet稱重模塊設置軟件 |
Giant204四通道稱重變送器是面向工業控制領域的重量變送器，集四個高速稱重通道，RS485和RS232通信接口于一體（Modbus-RTU通信協議），同時進行四個重量的獨立并行高速檢測。稱重通道前端信號處理采用高精度專用AD轉換芯片，具有輸入信號范圍寬，分辨率高，零點和滿載溫漂小的特點。模塊采用35mm標準導軌安裝方式可嵌入控制柜。模塊通信協議采用Modbus通信協議，可連接各種PLC稱重控制系統，組態軟件，觸摸屏，DCS,以及電腦集中監控系統。適用于一般工業用途的料斗秤、臺秤、天車秤、吊秤、拉力試驗機、壓力試驗機等所有電阻式應變測力與稱重傳感器的場合。
- 獨立的四通道并行高速、高精度稱重信號輸入
- RS485和RS232接口，Modbus-RTU協議
- 支持實物標定以及免砝碼的數字標定
- 數字濾波與抗震動濾波
- 特性參數掉電存儲
- 零點跟蹤與開機自動置零功能
- 內置看門狗，運行穩定可靠
- 35mm標準導軌安裝或防水箱密閉安裝
| 技術參數 | |
| 電源供應 | 18-36VDC 直流，約5W @ 24VDC |
| 重量傳感器信號 | 通道數量：4個,并行采樣
適用傳感器類型：所有電阻應變式測力與稱重傳感器 激勵電壓：+5V DC，每個通道最大電流60mA 采樣速率: 100Hz 最大量程: ±30mV 高分辨率: 1/100000 高靈敏度:0.25uV/d 非線性:±0.001％FS 溫度特性:<±5ppm/℃ |
| 面板顯示部分 | 顯示元件：6位7段LED數碼管，8個指示燈
重量顯示：4通道輪流顯示或固定通道顯示，可切換毛重凈重顯示。 顯示量程：500-100000 分度間距：1,2,5,10,20,50 小數點位置：十位，百位，千位，萬位 超載顯示：+o.L.或-o.L. 負數顯示：最左側數碼管顯示”-“號 面板指示燈：8個 |
| RS-485接口 | 抗雷擊/過流保護
標準的ModbusRTU協議 |
| RS-232接口 | 抗雷擊/過流保護
標準的ModbusRTU協議 |
| 儲存環境 | -40~85℃ 濕度10%~95% |
| 運行環境 | -10~45℃ 濕度10%~95% |
| 安裝方式、外型尺寸與防護等級 | 35mm標準導軌安裝(125*90*50mm): IP40
防水箱安裝: IP65 |
| 接線端子說明 | |
| 端子標記 | 說明 |
| POWER – V+ | 輸入電源正（+18-36V直流輸入） |
| POWER – G | 輸入電源負 |
| PE | 供電系統保護地 |
| RS485 – T+ | RS485接口T+/A/RS485+ |
| RS485 – T- | RS485接口T-/B/RS485- |
| RS232 – G | RS232接口GND |
| RS232 – TXD | RS232接口TXD(接主機RS232接口的RXD) |
| RS232 – RXD | RS232接口RXD(接主機RS232接口的TXD) |
| CHNL0 – EX+ | 稱重通道0 – 激勵輸出正極 |
| CHNL0 – EX- | 稱重通道0 – 激勵輸出負極 |
| CHNL0 – SI+ | 稱重通道0 – 信號輸入正極 |
| CHNL0 – SI- | 稱重通道0 – 信號輸入負極 |
| CHNL0 – SH | 稱重通道0 – 屏蔽層 |
| CHNL1 – EX+ | 稱重通道1 – 激勵輸出正極 |
| CHNL1 – EX- | 稱重通道1 – 激勵輸出負極 |
| CHNL1 – SI+ | 稱重通道1 – 信號輸入正極 |
| CHNL1 – SI- | 稱重通道1 – 信號輸入負極 |
| CHNL1 – SH | 稱重通道1 – 屏蔽層 |
| CHNL2 – EX+ | 稱重通道2 – 激勵輸出正極 |
| CHNL2 – EX- | 稱重通道2 – 激勵輸出負極 |
| CHNL2 – SI+ | 稱重通道2 – 信號輸入正極 |
| CHNL2 – SI- | 稱重通道2 – 信號輸入負極 |
| CHNL2 – SH | 稱重通道2 – 屏蔽層 |
| CHNL3 – EX+ | 稱重通道3 – 激勵輸出正極 |
| CHNL3 – EX- | 稱重通道3 – 激勵輸出負極 |
| CHNL3 – SI+ | 稱重通道3 – 信號輸入正極 |
| CHNL3 – SI- | 稱重通道3 – 信號輸入負極 |
| CHNL3 – SH | 稱重通道3 – 屏蔽層 |
| Modbus寄存器說明 | ||||||
| 參數名稱 | 通道0寄存器
16 /10進制 |
數據類型 | Modbus
功能號 |
參數范圍及說明 | 出廠值 | 掉電
存儲 |
| 顯示測量值(MSV_DISP) | 0x0000/0
0x0001/1 |
INT32,只讀 | 3/4 | 重量顯示值寄存器
-100000~100000 |
N/A | 否 |
| 測量值狀態(MSV_STATUS) | 0x0002/2
0x0003/3 |
UINT32,只讀 | 3/4 | 測量值狀態寄存器。詳見“稱重測量參數”章節。 | N/A | 否 |
| 毛重值
(MSV_GROSS) |
0x0004/4
0x0005/5 |
INT32,只讀 | 3/4 | 稱重的毛重值 | N/A | 否 |
| 凈重值
(MSV_NET) |
0x0006/6
0x0007/7 |
INT32,只讀 | 3/4 | 稱重的凈重值 | N/A | 否 |
| 皮重值
(MSV_TAV) |
0x0008/8
0x0009/9 |
INT32,只讀 | 3/4 | 當前皮重值 | N/A | 否 |
| AD內碼值
(MSV_AD) |
0x000A/10
0x000B/11 |
INT32,只讀 | 3/4 | 稱重的AD內碼值 | N/A | 否 |
| 毫伏值
(MSV_MV) |
0x000C/12
0x000D/13 |
INT32,只讀 | 3/4 | 稱重傳感器的毫伏值 | N/A | 否 |
| 實物標定/數字標定零點值(LDW) | 0x0010/16
0x0011/17 |
INT32,讀寫 | 3/4/16 | 實物標定或數字標定時，標定零點值，寫入固定值0x7FFFFFFF時，模塊進行自動零點標定。詳見“稱重測量參數”章節。 | 0 | 是 |
| 實物標定加載值(LWT) | 0x0012/18
0x0013/19 |
INT32,讀寫 | 3/4/16 | 實物標定時，標定砝碼值，寫入固定值0x7FFFFFFF時，模塊進行自動砝碼標定。詳見“稱重測量參數”章節。 | 100000 | 是 |
| 實物標定砝碼重量(CWT) | 0x0014/20
0x0015/21 |
INT32,讀寫 | 3/4/16 | 實物標定時使用的標定砝碼重量。
10-100000 |
100000 | 是 |
| 數字標定傳感器總量程(NOVDIGI) | 0x0016/22
0x0017/23 |
INT32,讀寫 | 3/4/16 | 數字標定時傳感器的總量程。
10-100000 |
100000 | 是 |
| 數字標定傳感器靈敏度(SENDIGI) | 0x0018/24
0x0019/25 |
INT32,讀寫 | 3/4/16 | 稱重傳感器的靈敏度
1-99999對應 0.0001-9.9999mV |
20000 | 是 |
| 皮重值
(MSV_TAV) |
0x0020/32
0x0021/33 |
INT32,讀寫 | 3/4/16 | 當前皮重值。-100000~100000 | 0 | 是。使用TDD=1指令進行存儲 |
| 存儲/讀取/恢復參數(TDD) | 0x0030/48 | UINT16,只寫 | 3/6/16 | 參數儲存與恢復
0-2 |
否 | |
| 手動清零(ZCL) | 0x0031/49 | UINT16,讀寫 | 3/6/16 | 執行手動清零操作：
0:執行手動清零 |
0 | 是。 |
| 去皮/清除皮重(TUT) | 0x0032/50 | UINT16,只寫 | 3/6/16 | 執行去皮/清除皮重操作：
0:清除皮重 1:去皮 |
否 | |
| 毛重/凈重選擇(TAS) | 0x0033/51 | UINT16,讀寫 | 3/6/16 | 執行毛重/凈重切換操作：
0:切換為凈重顯示模式 1:切換為毛重顯示模式 |
1 | 是。使用TDD=1指令進行存儲 |
| 零點跟蹤(ZTR) | 0x0040/56 | UINT16,讀寫 | 3/4/6/16 | 設置零點跟蹤范圍與零點跟蹤速率：0-16
0:禁用 1: 1DIV/0.1s 2: 1DIV/0.2s 3: 1DIV/0.5s 4: 1DIV/1.0s 5: 2DIV/0.1s 6: 2DIV/0.2s 7: 2DIV/0.5s 8: 2DIV/1.0s 9: 5DIV/0.1s 10: 5DIV/0.2s 11: 5DIV/0.5s 12: 5DIV/1.0s 13: 10DIV/0.1s 14: 10DIV/0.2s 15: 10DIV/0.5s 16: 10DIV/1.0s |
16 | 是 |
| 手動清零范圍(ZCR) | 0x0041/57 | UINT16,讀寫 | 3/4/6/16 | 設置手動清零范圍：0-10
0:禁用 1: +/-10% * FUS 2: +/-20% * FUS 3: +/-30% * FUS 4: +/-40% * FUS 5: +/-50% * FUS 6: +/-60% * FUS 7: +/-70% * FUS 8: +/-80% * FUS 9: +/-90% * FUS 10: +/-100% * FUS |
10 | 是 |
| 開機自動置零范圍(ZSE) | 0x0042/58 | UINT16,讀寫 | 3/4/6/16 | 設置開機自動置零范圍：0-10
0:禁用 1: +/-10% * FUS 2: +/-20% * FUS 3: +/-30% * FUS 4: +/-40% * FUS 5: +/-50% * FUS 6: +/-60% * FUS 7: +/-70% * FUS 8: +/-80% * FUS 9: +/-90% * FUS 10: +/-100% * FUS |
0 | 是 |
| 稱動態檢測 (VSR) | 0x0043/59 | UINT16,讀寫 | 3/4/6/16 | 設置稱動態監測范圍與動態檢測速率：0-16
0:禁用 1: 1DIV/0.1s 2: 1DIV/0.2s 3: 1DIV/0.5s 4: 1DIV/1.0s 5: 2DIV/0.1s 6: 2DIV/0.2s 7: 2DIV/0.5s 8: 2DIV/1.0s 9: 5DIV/0.1s 10: 5DIV/0.2s 11: 5DIV/0.5s 12: 5DIV/1.0s 13: 10DIV/0.1s 14: 10DIV/0.2s 15: 10DIV/0.5s 16: 10DIV/1.0s |
2 | 是 |
| 顯示用小數點(DCM) | 0x0044/60 | UINT16,讀寫 | 3/4/6/16 | 設置顯示用小數點：0-4
0: 無小數 1: 1位小數 2: 2位小數 3: 3位小數 4: 4位小數 |
||
| 分度值(DIV) | 0x0045/61 | UINT16,讀寫 | 3/4/6/16 | 設置顯示分度值：0-5
0:1 1:2 2:5 3:10 4:20 5:50 |
0 | 是 |
| 濾波方式(FMD) | 0x0046/62 | UINT16,讀寫 | 3/4/6/16 | 設置濾波器類型：0-1
0:標準濾波器 1:FIR濾波器 |
0 | 是 |
| 數字濾波器1濾波強度(FR1) | 0x0047/63 | UINT16,讀寫 | 3/4/6/16 | 設置濾波強度1：0-9
數值越大，系統穩定性增強，但系統響應變慢。 |
4 | 是 |
| 數字濾波器2濾波強度(FR2) | 0x0048/64 | UINT16,讀寫 | 3/4/6/16 | 設置濾波強度2：0-9
數值越大，系統穩定性增強，但系統響應變慢。 |
2 | 是 |
| 防抖動強度(ADI) | 0x0049/65 | UINT16,讀寫 | 3/4/6/16 | 設置防抖動強度：0-9
數值越大，系統穩定性增強，但系統響應變慢。 |
7 | 是 |
| 實物標定/數字標定選擇(CALSEL) | 0x004A/66 | UINT16,讀寫 | 3/4/6/16 | 設置實物標定/數字標定選擇：0-1
0:實物標定 1:數字標定 |
0 | 是 |
| 最大量程(FUS) | 0x004B/67 | UINT16,讀寫 | 3/4/6/16 | 稱重傳感器的最大量程：0-21
0: 500 1: 1000 2: 1200 3: 1500 4: 2000 5: 2500 6: 3000 7: 4000 8: 5000 9: 6000 10: 8000 11: 10000 12: 12000 13: 15000 14: 20000 15: 25000 16: 30000 17: 40000 18: 50000 19: 60000 20: 80000 21: 100000 |
21 | 是 |
| 通道0測量值(MSV0_DISP) | 0x1000/4096
0x1001/4097 |
INT32,只讀 | 3/4 | 參見“測量值(MSV_DISP)”寄存器 | N/A | 否 |
| 通道0測量值狀態(MSV0_STATUS) | 0x1002/4098
0x1003/4099 |
UINT32,只讀 | 3/4 | 參見“測量值狀態(MSV_STATUS)”寄存器 | N/A | 否 |
| 通道1測量值(MSV1_DISP) | 0x1004/4100
0x1005/4101 |
INT32,只讀 | 3/4 | 參見“測量值(MSV_DISP)”寄存器 | N/A | 否 |
| 通道1測量值狀態(MSV1_STATUS) | 0x1006/4102
0x1007/4103 |
UINT16,只讀 | 3/4 | 參見“測量值狀態(MSV_STATUS)”寄存器 | N/A | 否 |
| 通道2測量值(MSV2_DISP) | 0x1008/4104
0x1009/4105 |
INT32,只讀 | 3/4 | 參見“測量值(MSV_DISP)”寄存器 | N/A | 否 |
| 通道2測量值狀態(MSV2_STATUS) | 0x100A/4106
0x100B/4107 |
UINT16,只讀 | 3/4 | 參見“測量值狀態(MSV_STATUS)”寄存器 | N/A | 否 |
| 通道3測量值(MSV3_DISP) | 0x100C/4108
0x100D/4109 |
INT32,只讀 | 3/4 | 參見“測量值(MSV_DISP)”寄存器 | N/A | 否 |
| 通道3測量值狀態(MSV3_STATUS) | 0x100E/410A
0x100F/410B |
UINT16,只讀 | 3/4 | 參見“測量值狀態(MSV_STATUS)”寄存器 | N/A | 否 |
| RS485-Modbus從機地址(RS485-ADDRESS) | 0x1200/4608 | UINT16,讀寫 | 3/4/6/16 | 0-255 | 1 | 是 |
| RS485-串行通信波特率(RS485-BAUDRATE) | 0x1201/4609 | UINT16,讀寫 | 3/4/6/16 | 0-7
0:1200bps 1:2400bps 2:4800bps 3:9600bps 4:19200bps 5:38400bps 6:57600bps 7:115200bps |
3 | 是 |
| RS485-串行通信協議(RS485-PROTOCOL) | 0x1202/4610 | UINT16,讀寫 | 3/4/6/16 | 0
0:Modbus RTU |
0 | 是 |
| RS485-串行通信校驗位(RS485-PARITY) | 0x1203/4611 | UINT16,讀寫 | 3/4/6/16 | 0-2
0:無校驗 1:偶校驗 2:奇校驗 |
0 | 是 |
| RS485-串行通信數據位(RS485-DATABITS) | 0x1204/4612 | UINT16,讀寫 | 3/4/6/16 | 1
1:8個數據位 |
1 | 是 |
| RS485-串行通信停止位(RS485-STOPBITS) | 0x1205/4613 | UINT16,讀寫 | 3/4/6/16 | 0-1
0:1個停止位 1:2個停止位 |
0 | 是 |
| RS485-保留寄存器 | 0x1206/4614 | UINT16,讀寫 | 3/4/6/16 | 保留寄存器 | 0 | 是 |
| RS485-保留寄存器 | 0x1207/4615 | UINT16,讀寫 | 3/4/6/16 | 保留寄存器 | 0 | 是 |
| RS232-Modbus從機地址(RS232-ADDRESS) | 0x1210/4624 | UINT16,讀寫 | 3/4/6/16 | 0-255 | 1 | 是 |
| RS232-串行通信波特率(RS232-BAUDRATE) | 0x1211/465 | UINT16,讀寫 | 3/4/6/16 | 0-7
0:1200bps 1:2400bps 2:4800bps 3:9600bps 4:19200bps 5:38400bps 6:57600bps 7:115200bps |
3 | 是 |
| RS232-串行通信協議(RS232-PROTOCOL) | 0x1212/4626 | UINT16,讀寫 | 3/4/6/16 | 0
0:Modbus RTU |
0 | 是 |
| RS232-串行通信校驗位(RS232-PARITY) | 0x1213/4627 | UINT16,讀寫 | 3/4/6/16 | 0-2
0:無校驗 1:偶校驗 2:奇校驗 |
0 | 是 |
| RS232-串行通信數據位(RS232-DATABITS) | 0x1214/4628 | UINT16,讀寫 | 3/4/6/16 | 1
1:8個數據位 |
1 | 是 |
| RS232-串行通信停止位(RS232-STOPBITS) | 0x1215/4629 | UINT16,讀寫 | 3/4/6/16 | 0-1
0:1個停止位 1:2個停止位 |
0 | 是 |
| RS232-保留寄存器 | 0x1216/4630 | UINT16,讀寫 | 3/4/6/16 | 保留寄存器 | 0 | 是 |
| RS232-保留寄存器 | 0x1217/4631 | UINT16,讀寫 | 3/4/6/16 | 保留寄存器 | 0 | 是 |
| 系統復位(RESET) | 0x1220/4640 | UINT16,只寫 | 6/16 | 復位稱重變送器：1 | 1 | 否 |
| 產品選型 | ||
| 代碼編號 | 代碼 | 代碼說明 |
| 代碼1：產品系列 | Giant204 | 四通道稱重模塊 |
| 代碼2：外殼 | A
B |
導軌安裝
防水箱安裝 |
| 型號舉例：
Giant204四通道稱重模塊，導軌安裝。選型代碼為：Giant204 – A |
||
